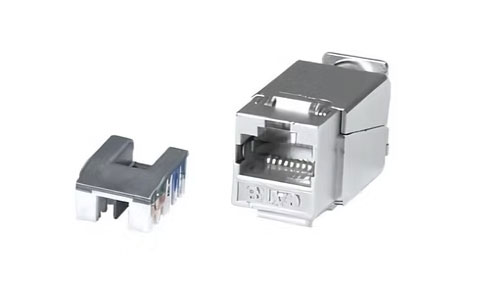

Cat8 キーストンジャック
- イーサネット規格40GBASE-Tに完全対応しています。
- 同シリーズのパッチパネルやウォールアウトレットの組み立てに最適です。
- Cat8ケーブルシステム上で動作可能なあらゆるデータや音声プロトコルと、既存のネットワーク・インフラとの互換性を維持するように設計されています。
規格
- TIA/EIA 568.2-D (2018) Category 8 パーマネントリンク(24M）
- ISO/IEC 11801-1 Ed.1.0 (2017-1) 2 コネクタ パーマネントリンク (24M), Copper, Class I up to 2GHz
特徴
- スリムなデザイン
- ハウジング／カバー材質：ニッケルメッキ亜鉛ダイキャスト
- プラスチック部分材質：UL94V-0 強化ポリカーボネート
- IDCターミナル部は22～24AWG 単／撚り線共に使用可能
- IDCターミナルは工具なしで成端可能
- 568A/568B 共に結線可能
- 嵌合回数：＞750回
- IDC ターミナル：＞20回
- 接触抵抗 ≦ 100mΩ 絶縁抵抗 ≦ 1000MΩ
Cat8 SSTPパッチコード
- IEEE802.3bq、イーサネット25G/40G BASE-Tに完全対応しています。
- FTPタイプのプラグとダブルシールドケーブルでエイリアンクロストークを強力に防ぎ、EMI/RFIなどの電波障害から守ります。
- チャネル配置には1,2～3メートル長のパッチコードをお使い下さい。
規格
- ISO/IEC 11801-1 Class I - チャネル (30M), 2GHz以上
- ISO/IEC 60603-7-5
- ANSI/TIA-1096
特徴
- T568B結線タイプ
- パッチコードプラグは工業規格ANSI/TIA 1096-A 50μ 金メッキに準拠
Cat8 ストレート・ダイキャスト FTP プラグ
- IEEE802.3bq、イーサネット25G/40G BASE-Tに完全対応しています。
- FTPタイプでエイリアンクロストークを強力に防ぎ、EMI/RFIなどの電波障害から守ります。
- ツールレスデザインで組立が簡単です。
規格
- ISO/IEC 11801-1 Class I - チャネル (30M), 2GHz以上
- ISO/IEC 60603-7-5
特徴
- ニッケルメッキ亜鉛ダイカスト
- IDCはAWG22～24（1.02～1.65mm）単線／撚線共に使用可
- 7.0から8.5mmのケーブル外皮に適合
